Kingston DDR4 para Portatil

DESCRIPCIÓN

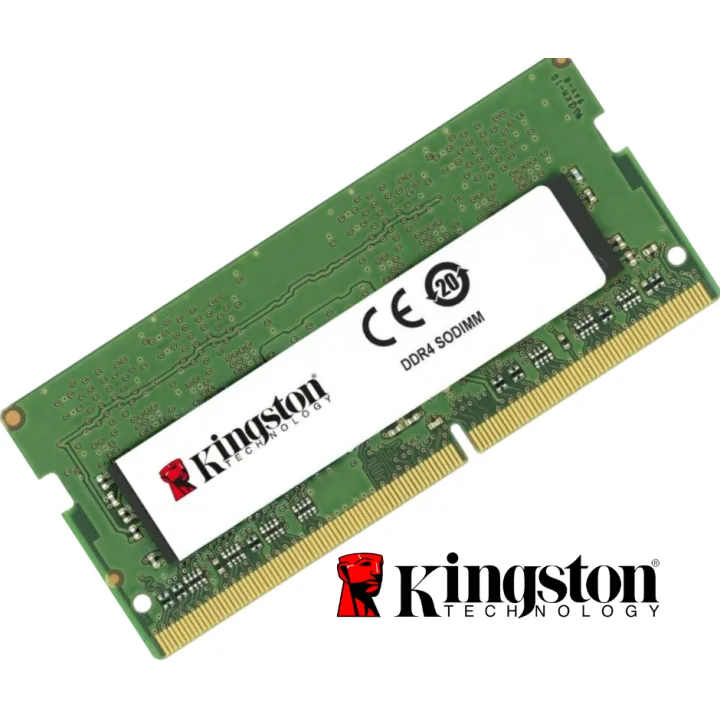

Este documento describe el módulo de memoria KVR26S19S8/16 de ValueRAM, un módulo de memoria DDR4-2666 CL19 SDRAM (DRAM síncrona) de 2 GB x 64 bits (16 GB), 1Rx8, sin ECC, basado en ocho componentes FBGA de 2 GB x 8 bits. El SPD está programado con la latencia estándar JEDEC de la DDR4-2666 de 19-19-19 a 1,2 V. Este módulo DIMM de 260 pines utiliza contactos de oro. Las especificaciones eléctricas y mecánicas son las siguientes:

CARACTERÍSTICAS

• Fuente de alimentación: VDD = 1,2 V (típico)

• VDDQ = 1,2 V (típico)

• VPP = 2,5 V (típico)

• VDDSPD = 2,2 V a 3,6 V

• Terminación en chip (ODT) nominal y dinámica para señales de datos, estroboscopio y máscara

• Autorrefresco de bajo consumo (LPASR)

• Inversión de bus de datos (DBI) para bus de datos

• Generación y calibración de VREFDQ en chip

• Un solo rango

• EEPROM de detección de presencia (SPD) serie I2 integrada

• 16 bancos internos; 4 grupos de 4 bancos cada uno

• Corte de ráfaga fijo (BC) de 4 y longitud de ráfaga (BL) de 8

a través del conjunto de registros de modo (MRS)

• BC4 o BL8 seleccionable al vuelo (OTF)

• Topología de paso (fly-by)

• Bus de comandos de control y direcciones terminado

• PCB: Altura 1,18" (30,00 mm)

• Cumple con RoHS y está libre de halógenos

ESPECIFICACIONES

CL(IDD) 19 ciclos

Tiempo de ciclo de fila (tRCmin) 45,75 ns (mín.)

Actualizar a activo/Actualizar 350 ns (mín.)

Tiempo de comando (tRFCmin) 32 ns (mín.)

Tiempo activo de fila (tRASmin) 94 V - 0

Clasificación UL

Temperatura de funcionamiento 0 °C a +85 °C -

Temperatura de almacenamiento 55 °C a +100 °C
